感應式薄型油壓缸LA TYPE
Sensor Thin Hydraulic Cylinder

產品選單：

感應式薄型油壓缸LA TYPE

感應式薄型油壓缸附加磁性感應活塞，搭配磁簧進接開關，可以做出訊號檢出。
特點：不佔空間
使用壓力：140 kg/cm²(14MPa)
表示方法：

1	感應式薄型油壓缸本體材質SUS 304不鏽鋼
2	型式：LA
3	油壓缸內徑(mm)
4	油壓缸行程(mm)
5	活塞桿型式：N內牙、W外牙、T車溝槽、T2銑溝構
6	感應線2條

最高使用壓力	140 kg/cm²
耐壓力	210 kg/cm²
最低動作壓力	5 kg/cm²
使用速度範圍	8-100mm/sec
使用溫度範圍	-10~+60°C
油缸本體材質	不鏽鋼SUS 304

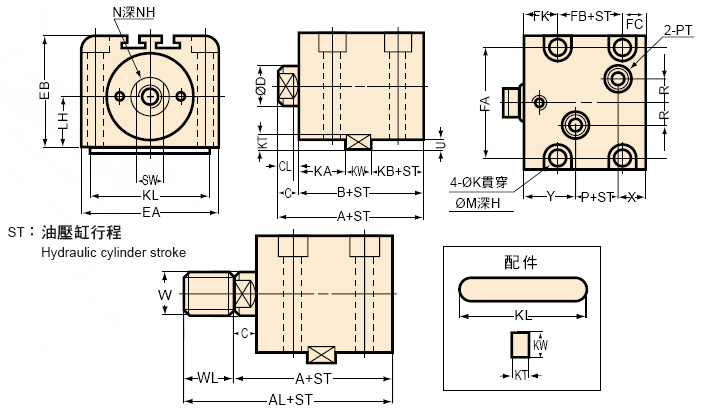

感應式薄型油壓缸LA TYPE尺寸示意圖

SIZE	A	AL	B	C	CL	ØD	SW	EA	EB	LH	FA	FB	FC	FK	H	ØK	M	磁鐵
BORE	A	AL	B	C	CL	ØD	SW	EA	EB	LH	FA	FB	FC	FK	H	ØK	M	磁鐵
Ø32	74	99	64	10	7	20	17	70	56	25	56	34	10	20	9	9	14	1片
Ø40	75	105	65	10	7	25	22	80	64	29	62	33	12	20	11	11	17.5	1片
Ø50	81	116	70	11	8	30	27	94	74	34	74	37	13	20	13	14	20	1片
Ø63	90	130	77	13	10	35	32	114	89	42	90	42	15	20	15	16	23	1片
Ø80	105	150	88	17	14	40	36	134	112	52	107	45	20	23	18	18	26	1片

SIZE	N(內牙)	NH	W(外牙)	WL	KW	KT	KL	KA	KB	U	P	R	X	Y	PT
BORE	N(內牙)	NH	W(外牙)	WL	KW	KT	KL	KA	KB	U	P	R	X	Y	PT
Ø32	M12X1.75	15	M16X1.5	25	12	8	63	28	24	4.5	24	14.5	12	28	1/8
Ø40	M16X2.0	20	M22X1.5	30	12	8	70	28	25	4.5	25	15	12	28	1/8
Ø50	M20X2.5	25	M26X1.5	35	14	9	80	29	27	5	27	17.5	13	30	1/8
Ø63	M24X3.0	30	M30X1.5	40	16	10	100	31	30	5.5	31	20.8	14	32	1/4
Ø80	M27X3.0	30	M36X1.5	45	16	10	120	38	34	5.5	35	24.3	18	35	3/8

訂購圖

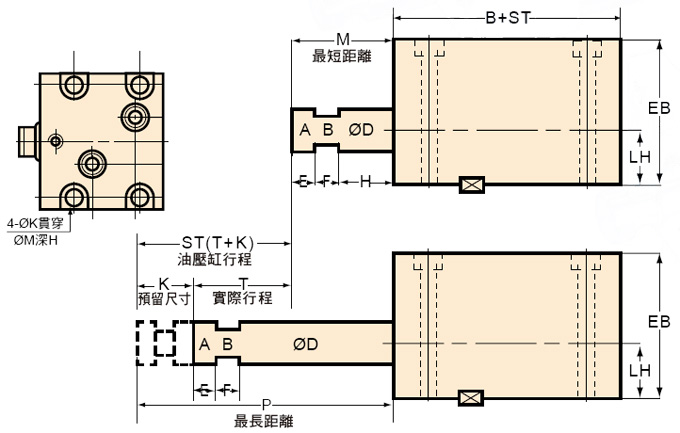

感應式薄型油壓缸LA TYPE訂購圖

M：最短距離 T：實際行程Actual stroke ST：油壓缸行程(T加K)Hydraulic cylinder stroke(T plus K)
P：最長距離 K：預留尺寸Reserved size

A	B	ØD	E	F	H	M	P	T	K	ST	B+ST

以上空格需填寫圖中應對尺寸

建議油壓缸行程50mm以內K值為5-10mm
建議油壓缸行程100mm以內K值為10-15mm
建議油壓缸行程100mm以外(上)K值為15-20mm
