感應式薄型油壓缸SW TYPE
Sensor Thin Hydraulic Cylinder		 產品選單：

感應式薄型油壓缸SW TYPE
  • 節省空間最佳選擇
  • 使用壓力：140 kg/cm2(14MPa)
  • 雙心在操作時可用目視油壓動作

感應式薄型油壓缸SW TYPE

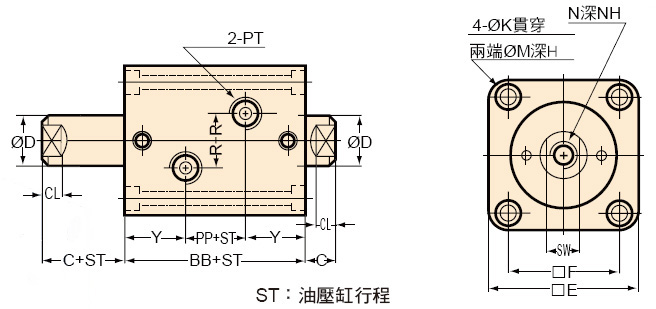

  • SW尺寸表
SIZE BB C CL ØD SW □E □F H K M
BORE
Ø20 66 8 6 12 10 42 30 5.5 5.5 9.5
Ø25 68 8 6 14 12 48 36 5.5 5.5 9.5
Ø32 79 10 7 20 17 62 47 6.5 6.6 11
Ø40 80 10 7 25 22 70 52 9 9 14
Ø50 86 11 8 30 27 80 58 11 11 17.5
Ø63 95 13 10 35 32 94 69 13 14 20
Ø80 105 17 14 40 36 114 86 15 16 23
Ø100 124 17 14 50 45 134 102 18 18 26

SIZE N(內牙) NH W(外牙) PP R X Y PT
BORE
Ø20 M8X1.25 10 M10X1.25 20 5 10 23 1/8
Ø25 M10X1.5 12 M12X1.5 22 5 10 23 1//8
Ø32 M12X1.75 15 M16X1.5 23 10 12 28 1/4
Ø40 M16X2.0 20 M22X1.5 24 10 12 28 1/4
Ø50 M20X2.5 25 M26X1.5 26 10 13 30 1/4
Ø63 M24XP3.0 30 M30XP1.5 31 10 14 32 3/8
Ø80 M27XP3.0 30 M36XP1.5 35 15 18 35 3/8
Ø100 M36XP4.0 45 M40XP2.0 46 15 18 39 1/2
