薄型油壓缸LA TYPE
Thin Hydraulic Cylinder

產品選單：

薄型油壓缸LA TYPE

油孔在後面，本體(B+ST)需加長10mm

薄型油壓缸LA TYPE

壓力計裝在引導式逆止閥上，可測是否內漏和油壓需使用規格。

特點：不佔空間
使用壓力：140 kg/cm²(14MPa)
表示方法：

1	薄型油壓缸
2	型式：LA
3	油壓缸內徑(mm)
4	油壓缸行程(mm)
5	活塞桿型式：N內牙、W外牙、T車溝槽、T2銑溝構

最高使用壓力	140 kg/cm²
耐壓力	210 kg/cm²
最低動作壓力	5 kg/cm²
使用速度範圍	8-100mm/sec
使用溫度範圍	-10~+60°C
油缸本體材質	S45C

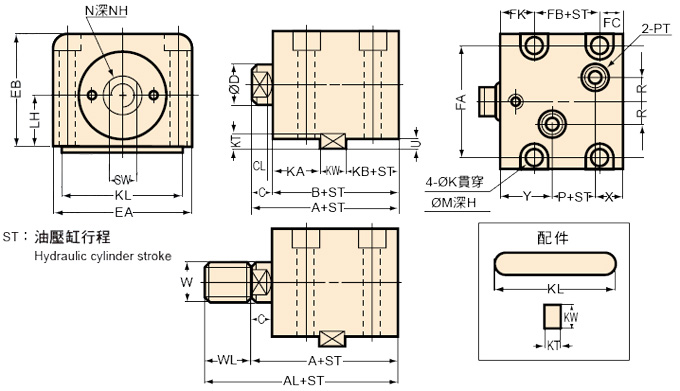

薄型油壓缸LA TYPE尺寸示意圖

SIZE	A	AL	B	C	CL	ØD	SW	EA	EB	LH	FA	FB	FC	FK	H	ØK	M
BORE	A	AL	B	C	CL	ØD	SW	EA	EB	LH	FA	FB	FC	FK	H	ØK	M
Ø32	64	89	54	10	7	20	17	70	56	25	56	24	10	20	9	9	14
Ø40	65	95	55	10	7	25	22	80	64	29	62	23	12	20	11	11	17.5
Ø50	71	106	60	11	8	30	27	94	74	34	74	27	13	20	13	14	20
Ø63	80	120	67	13	10	35	32	114	89	42	90	32	15	20	15	16	23
Ø80	95	140	78	17	14	40	36	134	112	52	107	35	20	23	18	18	26
Ø100	110	165	93	17	14	50	45	160	132	62	128	40	25	28	18	18	26

SIZE	N(內牙)	NH	W(外牙)	WL	KW	KT	KL	KA	KB	U	P	R	X	Y	PT
BORE	N(內牙)	NH	W(外牙)	WL	KW	KT	KL	KA	KB	U	P	R	X	Y	PT
Ø32	M12X1.75	15	M16X1.5	25	12	8	63	28	14	4.5	14	10	12	28	1/4
Ø40	M16X2.0	20	M22X1.5	30	12	8	70	28	15	4.5	15	10	12	28	1/4
Ø50	M20X2.5	25	M26X1.5	35	14	9	80	29	17	5	17	10	13	30	1/4
Ø63	M24X3.0	30	M30X1.5	40	16	10	100	31	20	5.5	21	10	14	32	3/8
Ø80	M27X3.0	30	M36X1.5	45	16	10	120	38	24	5.5	25	15	18	35	3/8
Ø100	M36XP4.0	45	M40XP2.0	55	16	10	120	40	37	5.5	36	15	18	39	3/8

訂購圖

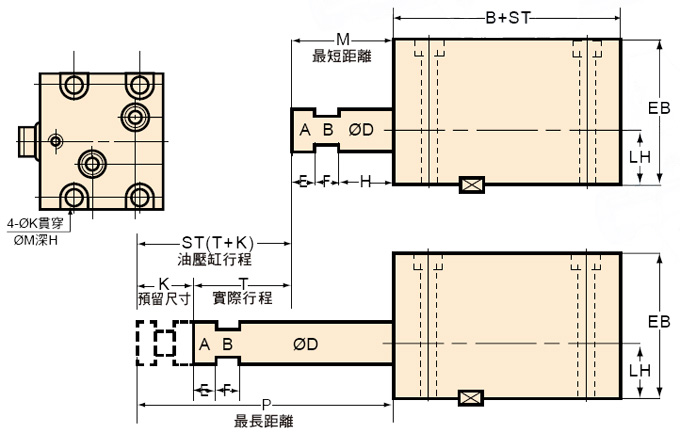

薄型油壓缸LA TYPE訂購圖

M：最短距離 T：實際行程Actual stroke ST：油壓缸行程(T加K)Hydraulic cylinder stroke(T plus K)
P：最長距離 K：預留尺寸Reserved size

A	B	ØD	E	F	H	M	P	T	K	ST	B+ST

以上空格需填寫圖中應對尺寸

建議油壓缸行程50mm以內K值為5-10mm
建議油壓缸行程100mm以內K值為10-15mm
建議油壓缸行程100mm以外(上)K值為15-20mm
