高壓油压缸LA TYPE
High Pressure Hydraulic Cylinder

产品选单：

重油油压缸LA TYPE

油压缸加装引导式防逆阀：
如图油压缸出力保持压力，射出不后退。

重油油压缸LA TYPE

感应式：Ø40-Ø150可制作

使用压力：140 kg/cm²(14MPa)
此油压缸也可以做感应式Ø40-Ø150
表示方法：

1	固定方式
2	油压缸内径(mm)
3	油压缸行程(mm)
4	活塞杆型式：N内牙、W外牙、T车沟槽、T2铣沟构
5	感应线2条(不感应时S2不表示)

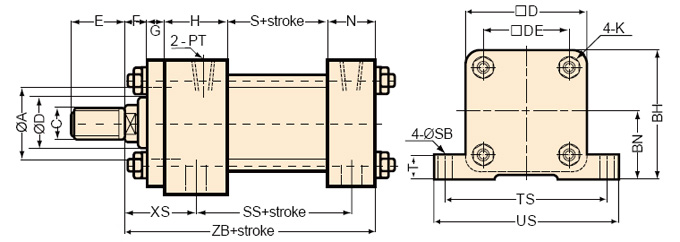

重油油压缸LA TYPE尺寸示意图

SIZE	Ø A	Ø D	C	□ D	□ DE	E	F	G	H	N	K	BN	BH	SS	感应 SS	XS	SB	TS	US	T	ZB	S	感应 S	PT
BORE	Ø A	Ø D	C	□ D	□ DE	E	F	G	H	N	K	BN	BH	SS	感应 SS	XS	SB	TS	US	T	ZB	S	感应 S	PT
Ø40	40	25	M22XP1.5	65	45	40	20	17	33	28	M10XP1.25	37	69.5	80	90	54	12	90	112	14	148	50	60	3/8
Ø50	45	30	M26XP1.5	80	56	40	20	17	38	30	M12XP1.5	45	85	89	94	56	14	115	140	17	160	55	60	3/8
Ø63	50	35	M30XP1.5	90	62	45	20	17	38	30	M14XP1.5	50	95	89	94	56	14	128	156	19	160	55	60	3/8
Ø80	55	40	M30XP1.5	110	80	45	20	20	38	35	M16XP1.5	60	115	111.5	108	59	18	152	184	25	188	75	72	1/2
Ø100	65	50	M40XP2.0	131	95	55	25	20	41	37	M18XP1.5	70	137.5	129	125	66	21	178	210	27	213	90	86	1/2
Ø125	80	60	M50XP2.0	162	122	70	35	30	57	47	M22XP1.5	90	171	152	150	93	24	230	280	30	269	100	98	3/4
Ø150	100	80	M70XP2.0	195	144	80	35	30	60	50	1-8UNC	113	211	145	162	95	28	270	325	35	265	90	107	3/4
Ø180	135	100	M90XP2.0	235	175	100	35	40	65	55	1 1/4-8UNC	143	261	180	180	108	35	330	395	45	315	120	120	1"
Ø200	135	100	M90XP2.0	262	193	120	40	40	65	60	1 1/4-8UNC	161	292	183	183	113	35	360	430	50	325	120	120	1"
	铜套

订购图

重油油压缸LA TYPE订购图

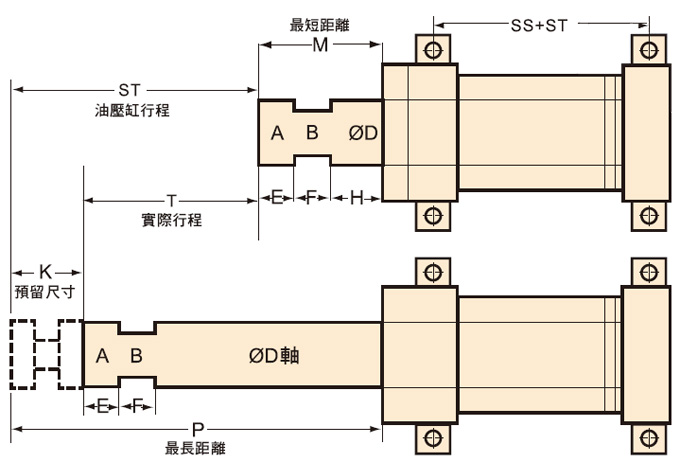

M：最短距离 T：实际行程Actual stroke ST：油压缸行程(T加K)Hydraulic cylinder stroke(T plus K)
P：最长距离 K：预留尺寸Reserved size

A	B	ØD	E	F	H	M	P	T	K	ST	SS+ST

以上空格需填写图中应对尺寸

建议油压缸行程50mm以内K值为5-10mm
建议油压缸行程100mm以内K值为10-15mm
建议油压缸行程100mm以外(上)K值为15-20mm
