感应式高壓油压缸FA TYPE
Sensor High Pressure Hydraulic Cylinder

产品选单：

感应式重油油压缸

加装引导式逆址阀，可保持油压缸的压力，在射出时不后退。

感应式重油油压缸

模具温度超过80°C以上，建议模具与油压间加电木版隔离温度，电木板厚5mm

可加装感应线在油压缸上，不占空间安装容易
使用压力：140 kg/cm²(14MPa)
感应式油压缸附加磁性感应活塞搭配磁簧进接开关可做讯号检出。
表示方法：

1	固定方式
2	油压缸内径(mm)
3	油压缸行程(mm)
4	活塞杆型式：N内牙、W外牙、T车沟槽、T2铣沟构
6	感应线2条
7	加电木板，不加电木板H不表示，模具温度超过80度C以上建议加电木板

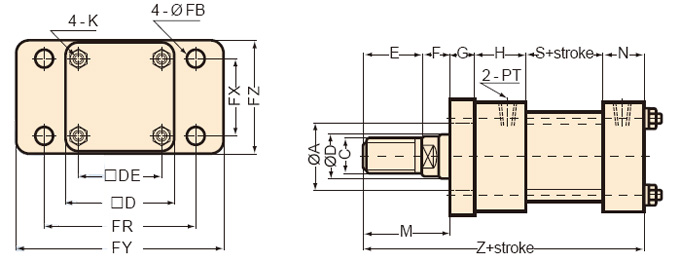

感应式重油油压缸尺寸示意图

SIZE	ØA	ØD	C	□D	□DE	E	F	G	H	N	M	Ø FB	FR	FX	FY	FZ	K	S	Z	PT
BORE	ØA	ØD	C	□D	□DE	E	F	G	H	N	M	Ø FB	FR	FX	FY	FZ	K	S	Z	PT
Ø32	30	16 20	M14XP1.5	50	34	28	15	11	27	23	43	9	80	34	105	52	M8XP1.25	50	154	1/4
Ø40	40	25	M22XP1.5	65	45	40	20	17	33	28	60	12	93	50	115	75	M10X91.25	60	198	3/8
Ø50	45	30	M26XP1.5	80	56	40	20	17	38	30	60	14	110	56	150	85	M12XP1.5	60	208	3/8
Ø63	50	35	M30XP1.5	90	62	45	20	17	38	30	65	14	126	68	155	95	M14XP1.5	60	210	3/8
Ø80	55	40	M30XP1.5	110	80	45	20	20	38	35	65	18	152	75	190	120	M16XP1.5	72	230	1/2
Ø100	65	50	M40XP2.0	131	95	55	25	20	41	37	80	20	180	100	220	140	M18XP1.5	86	264	1/2
Ø125	80	60	M50XP2.0	162	122	70	35	30	57	47	105	24	222	122	280	170	M22XP1.5	98	337	3/4
Ø150	100	80	M70XP2.0	195	144	80	35	30	60	50	115	28	260	155	310	206	1-8UNC	107	362	3/4
	铜套

订购图

感应式重油油压缸

感应式重油油压缸订购图

M：最短距离 T：实际行程Actual stroke ST：油压缸行程(T加K)Hydraulic cylinder stroke(T plus K)
P：最长距离 K：预留尺寸Reserved size

A

B

ØD

E

F

H

M

P

T

K

ST

FR

FX

ØFB

以上空格需填写图中应对尺寸

建议油压缸行程50mm以内K值为5-10mm
建议油压缸行程100mm以内K值为10-15mm
建议油压缸行程100mm以外(上)K值为15-20mm
