感应式薄型油压缸LA TYPE
Sensor Thin Hydraulic Cylinder

产品选单：

感应式薄型油压缸LA TYPE

感应式薄型油压缸附加磁性感应活塞，搭配磁簧进接开关，可以做出讯号检出。
特点：不占空间
使用压力：140 kg/cm²(14MPa)
表示方法：

1	感应式薄型油压缸本体材质SUS 304不锈钢
2	型式：LA
3	油压缸内径(mm)
4	油压缸行程(mm)
5	活塞杆型式：N内牙、W外牙、T车沟槽、T2铣沟构
6	感应线2条

最高使用压力	140 kg/cm²
耐压力	210 kg/cm²
最低动作压力	5 kg/cm²
使用速度范围	8-100mm/sec
使用温度范围	-10~+60°C
油缸本体材质	不锈钢SUS 304

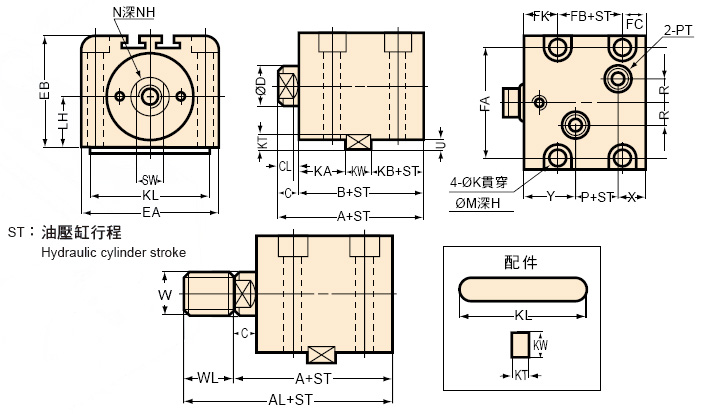

感应式薄型油压缸LA TYPE尺寸示意图

SIZE	A	AL	B	C	CL	ØD	SW	EA	EB	LH	FA	FB	FC	FK	H	ØK	M	磁铁
BORE	A	AL	B	C	CL	ØD	SW	EA	EB	LH	FA	FB	FC	FK	H	ØK	M	磁铁
Ø32	74	99	64	10	7	20	17	70	56	25	56	34	10	20	9	9	14	1片
Ø40	75	105	65	10	7	25	22	80	64	29	62	33	12	20	11	11	17.5	1片
Ø50	81	116	70	11	8	30	27	94	74	34	74	37	13	20	13	14	20	1片
Ø63	90	130	77	13	10	35	32	114	89	42	90	42	15	20	15	16	23	1片
Ø80	105	150	88	17	14	40	36	134	112	52	107	45	20	23	18	18	26	1片

SIZE	N(内牙)	NH	W(外牙)	WL	KW	KT	KL	KA	KB	U	P	R	X	Y	PT
BORE	N(内牙)	NH	W(外牙)	WL	KW	KT	KL	KA	KB	U	P	R	X	Y	PT
Ø32	M12X1.75	15	M16X1.5	25	12	8	63	28	24	4.5	24	14.5	12	28	1/8
Ø40	M16X2.0	20	M22X1.5	30	12	8	70	28	25	4.5	25	15	12	28	1/8
Ø50	M20X2.5	25	M26X1.5	35	14	9	80	29	27	5	27	17.5	13	30	1/8
Ø63	M24X3.0	30	M30X1.5	40	16	10	100	31	30	5.5	31	20.8	14	32	1/4
Ø80	M27X3.0	30	M36X1.5	45	16	10	120	38	34	5.5	35	24.3	18	35	3/8

订购图

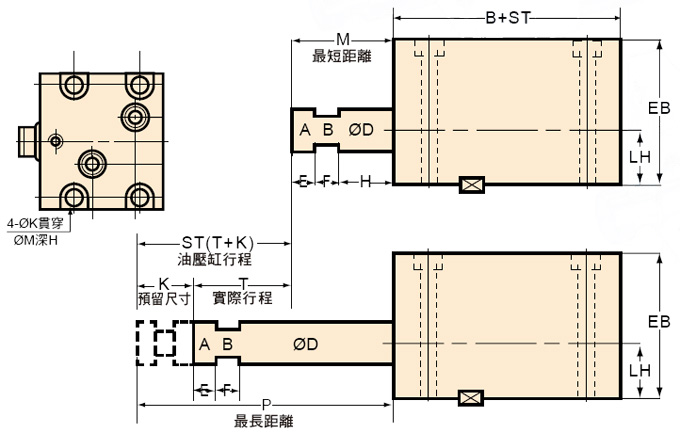

感应式薄型油压缸LA TYPE订购图

M：最短距离 T：实际行程Actual stroke ST：油压缸行程(T加K)Hydraulic cylinder stroke(T plus K)
P：最长距离 K：预留尺寸Reserved size

A	B	ØD	E	F	H	M	P	T	K	ST	B+ST

以上空格需填写图中应对尺寸

建议油压缸行程50mm以内K值为5-10mm
建议油压缸行程100mm以内K值为10-15mm
建议油压缸行程100mm以外(上)K值为15-20mm
