薄型油压缸LA TYPE
Thin Hydraulic Cylinder

产品选单：

薄型油压缸LA TYPE

油孔在后面，本体(B+ST)需加长10mm

薄型油压缸LA TYPE

压力计装在引导式逆止阀上，可测是否内漏和油压需使用规格。

特点：不占空间
使用压力：140 kg/cm²(14MPa)
表示方法：

1	薄型油压缸
2	型式：LA
3	油压缸内径(mm)
4	油压缸行程(mm)
5	活塞杆型式：N内牙、W外牙、T车沟槽、T2铣沟构

最高使用压力	140 kg/cm²
耐压力	210 kg/cm²
最低动作压力	5 kg/cm²
使用速度范围	8-100mm/sec
使用温度范围	-10~+60°C
油缸本体材质	S45C

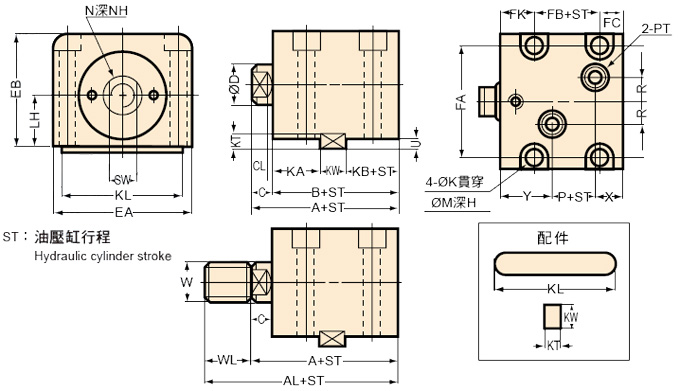

薄型油压缸LA TYPE尺寸示意图

SIZE	A	AL	B	C	CL	ØD	SW	EA	EB	LH	FA	FB	FC	FK	H	ØK	M
BORE	A	AL	B	C	CL	ØD	SW	EA	EB	LH	FA	FB	FC	FK	H	ØK	M
Ø32	64	89	54	10	7	20	17	70	56	25	56	24	10	20	9	9	14
Ø40	65	95	55	10	7	25	22	80	64	29	62	23	12	20	11	11	17.5
Ø50	71	106	60	11	8	30	27	94	74	34	74	27	13	20	13	14	20
Ø63	80	120	67	13	10	35	32	114	89	42	90	32	15	20	15	16	23
Ø80	95	140	78	17	14	40	36	134	112	52	107	35	20	23	18	18	26
Ø100	110	165	93	17	14	50	45	160	132	62	128	40	25	28	18	18	26

SIZE	N(内牙)	NH	W(外牙)	WL	KW	KT	KL	KA	KB	U	P	R	X	Y	PT
BORE	N(内牙)	NH	W(外牙)	WL	KW	KT	KL	KA	KB	U	P	R	X	Y	PT
Ø32	M12X1.75	15	M16X1.5	25	12	8	63	28	14	4.5	14	10	12	28	1/4
Ø40	M16X2.0	20	M22X1.5	30	12	8	70	28	15	4.5	15	10	12	28	1/4
Ø50	M20X2.5	25	M26X1.5	35	14	9	80	29	17	5	17	10	13	30	1/4
Ø63	M24X3.0	30	M30X1.5	40	16	10	100	31	20	5.5	21	10	14	32	3/8
Ø80	M27X3.0	30	M36X1.5	45	16	10	120	38	24	5.5	25	15	18	35	3/8
Ø100	M36XP4.0	45	M40XP2.0	55	16	10	120	40	37	5.5	36	15	18	39	3/8

订购图

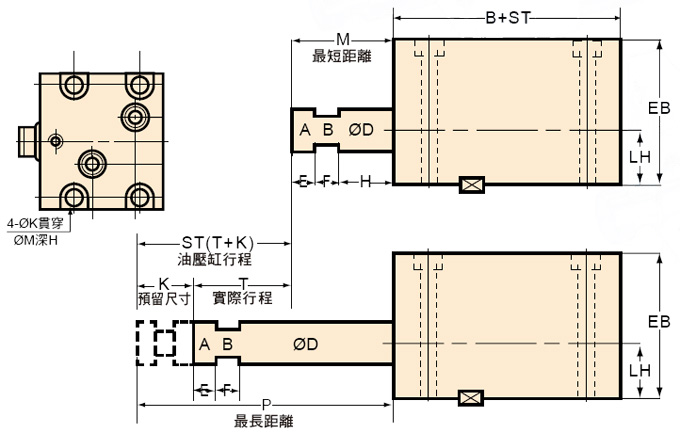

薄型油压缸LA TYPE订购图

M：最短距离 T：实际行程Actual stroke ST：油压缸行程(T加K)Hydraulic cylinder stroke(T plus K)
P：最长距离 K：预留尺寸Reserved size

A	B	ØD	E	F	H	M	P	T	K	ST	B+ST

以上空格需填写图中应对尺寸

建议油压缸行程50mm以内K值为5-10mm
建议油压缸行程100mm以内K值为10-15mm
建议油压缸行程100mm以外(上)K值为15-20mm
