薄型油压缸SD TYPE
Thin Hydraulic Cylinder

产品选单：

薄型油压缸

薄型油压缸

压力计装在引导式逆止阀上，在于检测油压缸是否内漏及油压缸力量是否足够。

特点：不占空间
使用压力：140 kg/cm²(14MPa)
表示方法：

1	薄型油压缸
2	型式：SD
3	油压缸内径(mm)
4	油压缸行程(mm)
5	活塞杆型式：N内牙、W外牙、T车沟槽、T2铣沟构
6	加电木板，不加电木板H不表示，模具温度超过80度C以上建议加电木板

最高使用压力	140 kg/cm²
耐压力	210 kg/cm²
最低动作压力	5 kg/cm²
使用速度范围	8-100mm/sec
使用温度范围	-10~+60°C
油缸本体材质	S45C

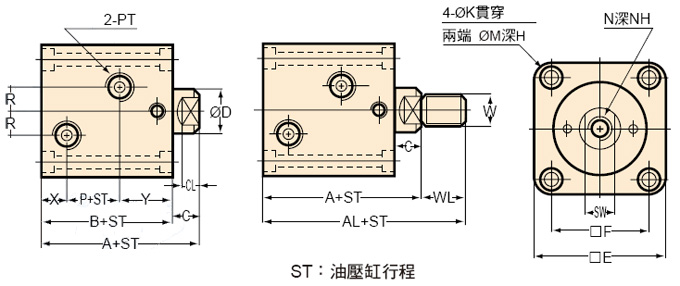

薄型油压缸尺寸示意图

SIZE	A	AL	B	C	CL	ØD	SW	□E	□F	H	K	M	N (内牙)	NH	W (外牙)	WL	P	R	X	Y	PT
BORE	A	AL	B	C	CL	ØD	SW	□E	□F	H	K	M	N (内牙)	NH	W (外牙)	WL	P	R	X	Y	PT
Ø20	51	69	43	8	6	12	10	42	30	5.5	5.5	9.5	M8X1.25	10	M10X1.25	18	10	5	10	23	1/8
Ø25	53	73	45	8	6	14	12	48	36	5.5	5.5	9.5	M10X1.5	12	M12X1.5	20	12	5	10	23	1/8
Ø32	64	89	54	10	7	20	17	62	47	6.5	6.6	11	M12X1.75	15	M16X1.5	25	14	10	12	28	1/4
Ø40	65	95	55	10	7	25	22	70	52	9	9	14	M16X2	20	M22X1.5	30	15	10	12	28	1/4
Ø50	71	106	60	11	8	30	27	80	58	11	11	17.5	M20X2.5	25	M26X1.5	35	17	10	13	30	1/4
Ø63	80	120	67	13	10	35	32	94	69	13	14	20	M24X3.0	30	M30X1.5	40	21	10	14	32	3/8
Ø80	95	140	78	17	14	40	36	114	86	15	16	23	M27X3.0	30	M36X1.5	45	25	15	18	35	3/8
Ø100	110	165	93	17	14	50	45	134	102	18	18	26	M36XP4.0	45	M40XP2.0	55	36	15	18	39	3/8
Ø125	145	205	125	20	16	60	54	160	122	22	22	32	M42XP4.5	50	M50XP2.0	60	52	18	23	50	1/2

订购图

薄型油压缸订购图

M：最短距离 T：实际行程Actual stroke ST：油压缸行程(T加K)Hydraulic cylinder stroke(T plus K)
P：最长距离 K：预留尺寸Reserved size

A	B	ØD	E	F	H	M	P	T	K	ST	B+ST
