感應式薄型油壓缸SD TYPE
Sensor Thin Hydraulic Cylinder		 產品選單：

感應式薄型油壓缸
模具溫度超過80°C以上，建議模具與油壓缸間加電木版隔離溫度，電木板厚5mm

最高使用壓力 140 kg/cm2
耐壓力 210 kg/cm2
最低動作壓力 5 kg/cm2
使用速度範圍 8-100mm/sec
使用溫度範圍 -10~+60°C
油缸本體材質 不鏽鋼SUS 304
  • 選擇感應式薄型油壓缸可讓射出機動作更確實，
    並可保護模具
  • 特點：不佔空間
  • 使用壓力：140 kg/cm2(14MPa)
  • 表示方法：
    表示方法
1 感應式薄型油壓缸本體材質SUS 304
2 型式：SD
3 油壓缸內徑(mm)
4 油壓缸行程(mm)
5 活塞桿型式：N內牙、W外牙、T車溝槽、T2銑溝構
6 感應線2條
7 加電木板，不加電木板H不表示，模具溫度超過80度C以上建議加電木板

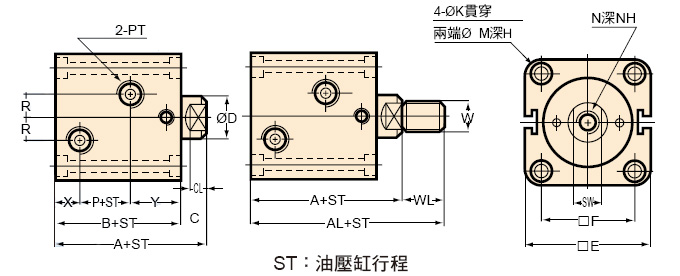

感應式薄型油壓缸尺寸示意圖

  • SD尺寸表
SIZE A AL B C CL ØD SW □E □F H K M N
(內牙)		 NH W
(外牙)		 WL P R X Y PT 磁鐵
BORE
Ø20 66 84 58 8 6 12 10 42 30 5.5 5.5 9.5 M8X1.25 10 M10X1.25 18 25 5 10 23 1/8 2片 CAD Download
Ø25 68 88 60 8 6 14 12 48 36 5.5 5.5 9.5 M10X1.5 12 M12X1.5 20 27 5 10 23 1/8 2片 CAD Download
Ø32 74 99 64 10 7 20 17 62 47 6.5 6.6 11 M12X1.75 15 M16X1.5 25 24 10 12 28 1/4 1片 CAD Download
Ø40 75 105 65 10 7 25 22 70 52 9 9 14 M16X2.0 20 M22X1.5 30 25 10 12 28 1/4 1片 CAD Download
Ø50 81 116 70 11 8 30 27 80 58 11 11 17.5 M20X2.5 25 M26X1.5 35 27 10 13 30 1/4 1片 CAD Download
Ø63 90 130 77 13 10 35 32 94 69 13 14 20 M24X3.0 30 M30X1.5 40 31 10 14 32 1/4 1片 CAD Download
Ø80 105 150 88 17 14 40 36 114 86 15 16 23 M27X3.0 30 M36X1.5 45 35 15 18 35 3/8 1片 CAD Download
Ø100 120 175 103 17 14 50 45 134 102 18 18 26 M36XP4.0 45 M40XP2.0 55 46 15 18 39 3/8 1片 CAD Download


  • 訂購圖
    感應式薄型油壓缸附加磁性感應活塞，搭配磁簧進接開關可做訊號檢出

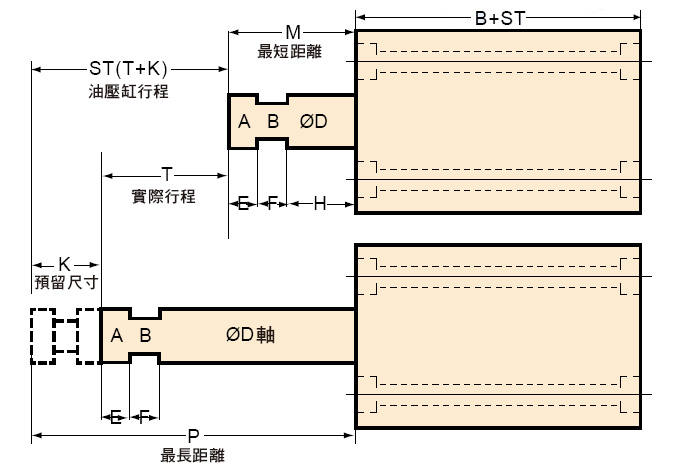

感應式薄型油壓缸訂購圖
M：最短距離    T：實際行程Actual stroke      ST：油壓缸行程(T加K)Hydraulic cylinder stroke(T plus K)
P：最長距離     K：預留尺寸Reserved size
A B ØD E F H M P T K ST B+ST

以上空格需填寫圖中應對尺寸
  • 建議油壓缸行程50mm以內K值為5-10mm
  • 建議油壓缸行程100mm以內K值為10-15mm
  • 建議油壓缸行程100mm以外(上)K值為15-20mm
