感应式薄型油压缸SD TYPE
Sensor Thin Hydraulic Cylinder

产品选单：

感应式薄型油压缸

模具温度超过80°C以上，建议模具与油压缸间加电木版隔离温度，电木板厚5mm

最高使用压力	140 kg/cm²
耐压力	210 kg/cm²
最低动作压力	5 kg/cm²
使用速度范围	8-100mm/sec
使用温度范围	-10~+60°C
油缸本体材质	不锈钢SUS 304

选择感应式薄型油压缸可让射出机动作更确实，
并可保护模具
特点：不占空间
使用压力：140 kg/cm²(14MPa)
表示方法：

1	感应式薄型油压缸本体材质SUS 304
2	型式：SD
3	油压缸内径(mm)
4	油压缸行程(mm)
5	活塞杆型式：N内牙、W外牙、T车沟槽、T2铣沟构
6	感应线2条
7	加电木板，不加电木板H不表示，模具温度超过80度C以上建议加电木板

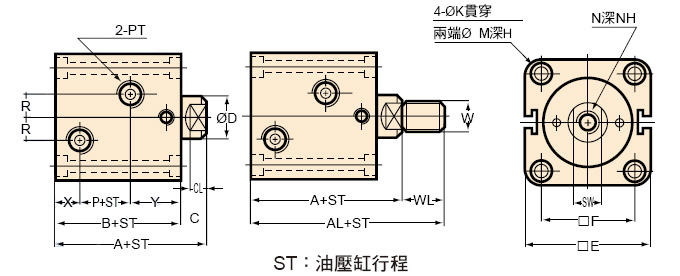

感应式薄型油压缸尺寸示意图

SD尺寸表

SIZE	A	AL	B	C	CL	ØD	SW	□E	□F	H	K	M	N (内牙)	NH	W (外牙)	WL	P	R	X	Y	PT	磁铁
BORE	A	AL	B	C	CL	ØD	SW	□E	□F	H	K	M	N (内牙)	NH	W (外牙)	WL	P	R	X	Y	PT	磁铁
Ø20	66	84	58	8	6	12	10	42	30	5.5	5.5	9.5	M8X1.25	10	M10X1.25	18	25	5	10	23	1/8	2片
Ø25	68	88	60	8	6	14	12	48	36	5.5	5.5	9.5	M10X1.5	12	M12X1.5	20	27	5	10	23	1/8	2片
Ø32	74	99	64	10	7	20	17	62	47	6.5	6.6	11	M12X1.75	15	M16X1.5	25	24	10	12	28	1/4	1片
Ø40	75	105	65	10	7	25	22	70	52	9	9	14	M16X2.0	20	M22X1.5	30	25	10	12	28	1/4	1片
Ø50	81	116	70	11	8	30	27	80	58	11	11	17.5	M20X2.5	25	M26X1.5	35	27	10	13	30	1/4	1片
Ø63	90	130	77	13	10	35	32	94	69	13	14	20	M24X3.0	30	M30X1.5	40	31	10	14	32	1/4	1片
Ø80	105	150	88	17	14	40	36	114	86	15	16	23	M27X3.0	30	M36X1.5	45	35	15	18	35	3/8	1片
Ø100	120	175	103	17	14	50	45	134	102	18	18	26	M36XP4.0	45	M40XP2.0	55	46	15	18	39	3/8	1片

订购图
感应式薄型油压缸附加磁性感应活塞，搭配磁簧进接开关可做讯号检出

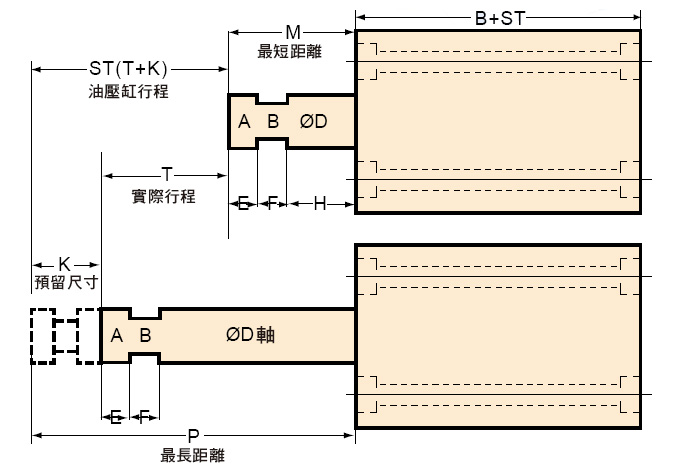

感应式薄型油压缸订购图

M：最短距离 T：实际行程Actual stroke ST：油压缸行程(T加K)Hydraulic cylinder stroke(T plus K)
P：最长距离 K：预留尺寸Reserved size

A	B	ØD	E	F	H	M	P	T	K	ST	B+ST

以上空格需填写图中应对尺寸

建议油压缸行程50mm以内K值为5-10mm
建议油压缸行程100mm以内K值为10-15mm
建议油压缸行程100mm以外(上)K值为15-20mm
